SWL丝杆升降机外形图及相关结构参数



一、概述

在工业传动设备领域,SWL丝杆升降机凭借其多样的组合形式和广泛的适用性,成为众多应用场景中的得力助手。上海典迈传动科技有限公司在此为您详细梳理常用的几种SWL丝杆升降机的结构形式等相关信息,以便您在选型时能更加清晰明了。

二、外形图概述

SWL丝杆升降机拥有丰富多样的结构型式、装配型式以及丝杆的头部型式,这些不同的组合造就了其能够满足各种不同工况需求的特性。通过以下对各部分型式的详细介绍,您将能更直观地了解其外形及功能特点。

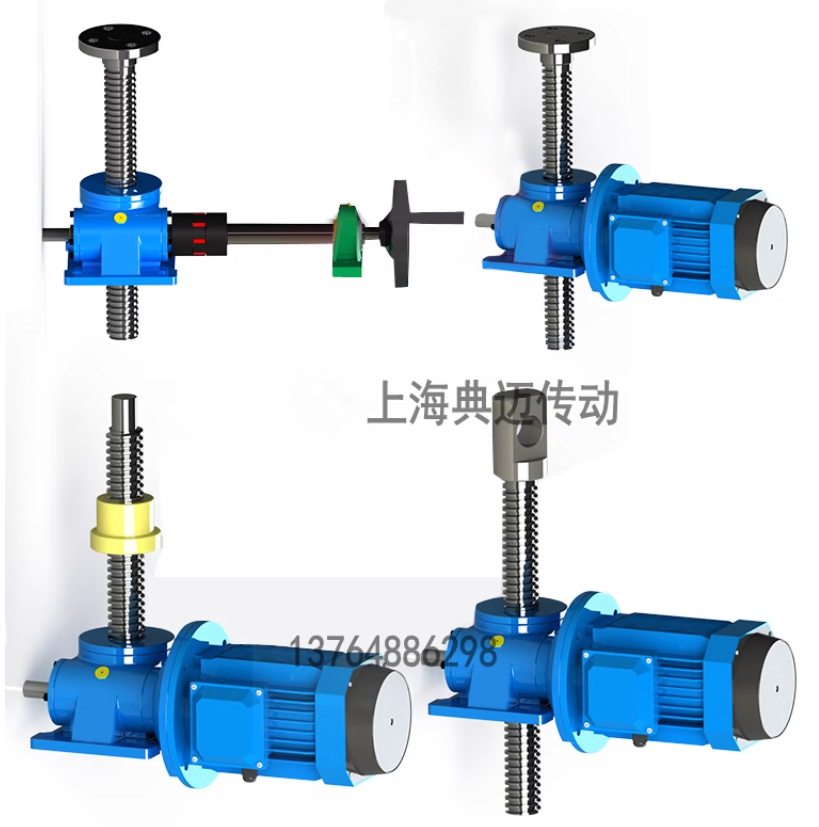

三、结构型式

SWL丝杆升降机主要有以下两种结构型式:

1型——丝杆作轴向移动

在这种结构型式下,丝杆会沿着其轴向方向进行移动,从而实现升降机的升降功能。此型式适用于一些对丝杆轴向位移有特定要求的应用场景,比如在某些需要精准控制垂直方向位移的设备中,1型结构能够很好地满足需求。

2型——丝杆作旋转运动、螺母作轴向移动

与1型不同,2型结构是丝杆进行旋转运动,而螺母则沿着轴向移动来达成升降机的升降动作。这种结构在一些需要通过旋转部件带动轴向位移的设备中较为常用,它能够利用丝杆的旋转力更有效地转化为螺母的轴向推动力,进而实现稳定的升降操作。

四、装配型式

其装配型式主要分为以下两类:

A型——丝杆/或螺母向上移动

当采用A型装配型式时,无论是丝杆自身还是与之配合的螺母,在升降机运行过程中会呈现向上移动的状态。这种型式在一些需要将物体向上提升的设备中应用广泛,比如在货物提升装置中,如果希望物体能够平稳地向上移动至指定高度,A型装配型式的SWL丝杆升降机可能就是一个不错的选择。

B型——丝杆/或螺母向下移动

B型则刚好相反,在升降机工作时,丝杆或螺母会向下移动。在某些特定的工业场景中,比如需要将某个部件从高处缓慢降下进行检修或更换等操作时,B型装配型式的丝杆升降机就能发挥其独特的作用,确保物体能够安全、稳定地下移。

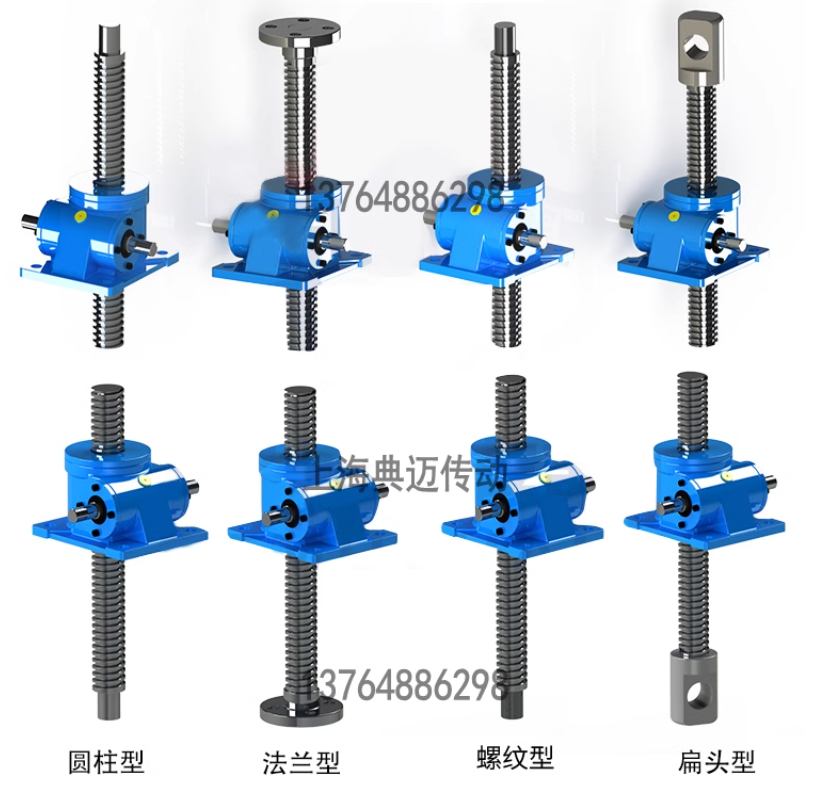

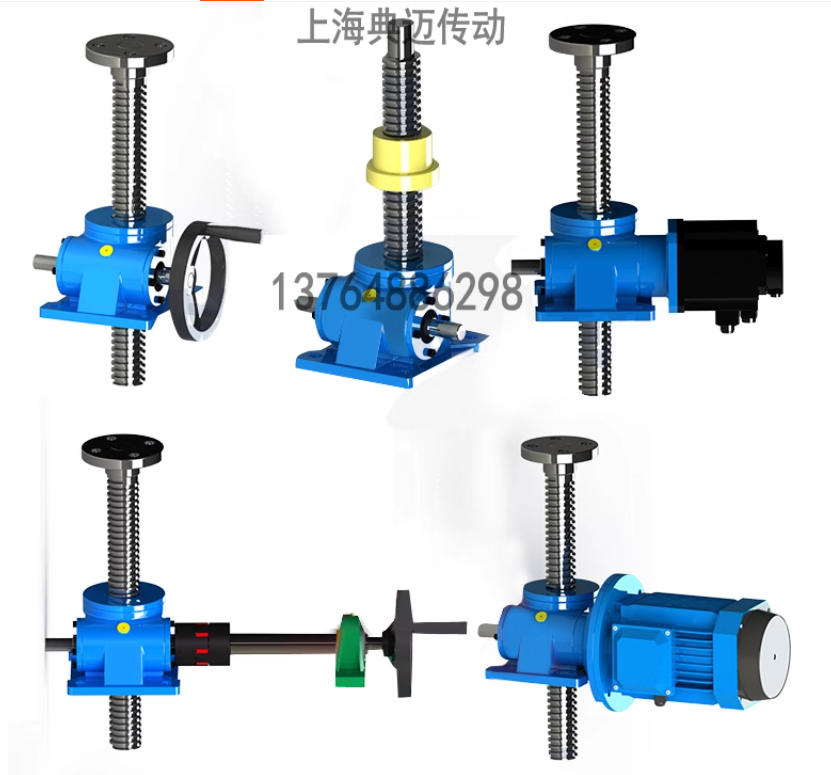

五、丝杆头部型式

根据不同的结构型式,丝杆头部型式也有所不同:

1型结构型式的丝杆头部

  • Ⅰ型(圆柱型):结构简单,连接方便,适用于对连接精度要求不高但需保证连接稳定性的设备。
  • Ⅱ型(法兰型):带有法兰盘,连接稳固,适用于承受较大侧向力或对密封性有要求的设备。
  • Ⅲ型(螺纹型):通过螺纹连接,连接紧密且可调节,适用于需要精确调整或高紧固程度的设备。
  • Ⅳ型(扁头型):形状特殊,适用于需要特殊连接方式或与特定形状部件配合的设备。

2型结构型式的丝杆头部

  • Ⅰ型(圆柱型):结构简单,连接方便,适用于一般性连接需求场景。
  • Ⅲ型(螺纹型):通过螺纹连接,适用于需保证连接紧密性和可调节性的设备。

六、传动比

SWL丝杆升降机的传动比设置多样化,主要包括以下几种:

普通速比(P)

适用于对升降速度要求常规的应用场景。

慢速比(M)

适用于需要缓慢、精准升降操作的情况。

可按用户要求定制中速比(F)

根据用户的具体要求定制,以实现最佳升降效果。

七、提升承载能力

SWL丝杆升降机具备多种提升承载能力可供选择,分别为:1kN、2.5kN、5kN、10kN、20kN、25kN、35kN、50kN、100kN。不同的承载能力适用于不同重量的物体提升需求。

八、丝杆的防护

针对不同的结构型式,丝杆的防护方式也有所不同:

1型结构

  • 基本型(无防护):适用于对丝杆防护要求不高、工作环境较好的场景。
  • 防旋转型(F):防止丝杆旋转,确保按预定轴向移动。
  • 带防护罩(Z):防止外界灰尘、杂质进入丝杆内部。
  • 防旋转连护罩(FZ):结合防旋转和防护罩的优点。

2型结构

  • 基本型(无防护):适用于对防护要求不高的场景。

通过以上详细介绍,希望能为您在选型时提供全面、准确的参考信息,让您能够根据自己的实际需求选择到最适合的SWL丝杆升降机。
